高通量固体配料系统

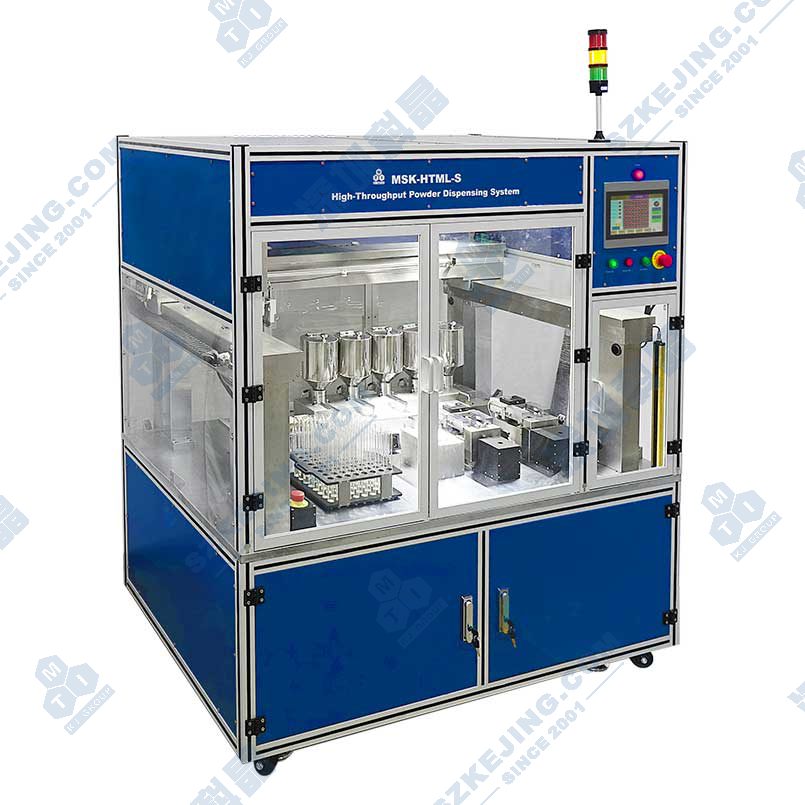

MSK-HTML-S 高通量固体配料系统

应用范围：MSK-HTML-S高通量固体配料系统可应用于多通道固体粉末的高通道自动配料。

产品型号：MSK-HTML-S

上架时间：2019-03-21

安装尺寸：约L1624mm*W1038mm*H1860mm

重量：约1500kg

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-HTML-S高通量固体配料系统可应用于多通道固体粉末的高通道自动配料。

功能特点

安装容器至夹具，夹具安装至平台；
拾取夹具内容器至称重位置；
固体粉末供料装置按照预设加料，并通过精密称重元件称量其重量；
可在软件上提前预设所需配料的配方种类和数量，以及每种固体粉末的加料量；
其它辅助功能；

技术参数
电源	单相220VAC，频率50Hz，功率3KW
工作方式	XY平台方式
容器流转	夹具流转，单夹具取料
加粉通道	6通道
加粉精度	量程150g精度0.001g，量程500g精度0.01g
配料成品	Max.64工位
操作方向	沿夹具流转方向，右侧为操作侧
安装尺寸	约L1624mmW1038mmH1860mm
重量	1500kg

配套设施
项目		要求	备注
供电	电源	单相 220VAC,50Hz	客户提供
	功率	3KW	客户提供
	接地	电阻小于4Ω的接地线	客户提供
气源		0.5-0.8MPa压缩空气	客户提供
温度		25±3℃	客户提供
湿度		30-90%RH或更低	客户提供
清洁度		1,000,000级	客户提供
震动与冲击		周围无明显震动源	客户提供
防爆		周围无爆炸源	客户提供
气体排放			客户提供
有害气体回收			客户提供

材料规格
项目	指标
材料状态	固体粉末
加料方式	振动加料
单次加料量	Max.500g
称重量程	配置两种150g与500g
称量精度	量程220g精度0.0001g，量程500g精度0.001g

装置规格目录
序号	名称	内容	数量	备注
1	线性模组	XYZ三轴线性模组	1 pcs
2	固体粉末供给单元	振动加粉	5 pcs
3	容器定位及双称重单元	容器定位工装、称重单元	1 pcs
4	控制单元	PLC控制柜及相关驱动	1 pcs
5	HPA软件		1 pcs
6	其它	操作手册、备件等	1 pcs

1、线性模组
1.1. 类型	XYZ三轴线性模组；
1.2. X轴设计	单导轨滑块模组，行程1000mm，配置伺服电机；
1.3. Y轴设计	双导轨滑块模组，行程600mm，配置伺服电机；
1.4. Z轴设计	导轨滑块模组，行程400mm，配置伺服电机；

2、固体粉末供给单元
1.1. 类型	振动送料装置供料；
1.2. 加粉通道	共5个通道，可选择性设定加粉通道及加粉量；
1.3. 粉末盛放	SUS 304制作，容积2L；
1.4. 称重精度	量程150g精度0.0001g，量程500g精度0.001g；
1.5. 固体粉末	干燥无粘性粉末，特殊要求请告知厂家;
1.6. 单次加料	软件可设定，加料重量Max.500g，根据供给装置定；

3、容器定位及双称重单元
1.1. 类型	夹具装夹容器；
1.2. 容器拾取	机械手拾取容器；
1.3. 配粉容器	与配液容器通用；
1.4. 称重单元	赛多利斯称重元件，一台量程150g，一台量程500g；

4、控制单元
1.1. 类型	PLC现场控制；
1.2. 数量	1套；
1.3. 现场控制	PLC控制，可选HMI操作；

5、HPA软件
1.1. 类型	PC-Base数据处理软件；
1.2. 数量	1套；
1.3. 工控主机	工业控制主机，不低于以下配置； CPU：酷睿I3以上处理器，频率高于2.5GHz 内存：大于2GB 硬盘：大于160GB 操作屏：尺寸大于17寸
1.4. 数据软件	与配液设备集成开发及共用。
